Wie befestige ich Sandwichplatten auf dem Dach?
Kurz zusammengefasst: Sandwichplatten werden auf dem Dach mit selbstbohrenden oder vorbohrenden Schrauben durch die Wellen- bzw. Trapezberge in die Unterkonstruktion geschraubt, niemals im Wellental. Jede Schraube braucht eine passende Kalotte (Dichtkappe) mit EPDM-Dichtscheibe, die den Anpressdruck verteilt und die Durchdringung dauerhaft abdichtet. Welcher Schraubentyp infrage kommt, hängt vom Untergrund ab: Holzbauschrauben für Holzpfetten, Bohrschrauben mit passender Bohrspitze für Stahlkonstruktionen und Rahmendübel-Systeme für Beton oder Mauerwerk. Randzonen erhalten grundsätzlich eine engere Schraubenteilung als der Feldbereich, weil dort höhere Windsoglasten wirken.
Warum die richtige Befestigung beim Sandwichplatten-Dach entscheidend ist
Ein Sandwichplatten-Dach ist nur so gut wie seine Befestigungspunkte. Die Paneele selbst sind statisch leistungsfähig und gut gedämmt, aber sie übertragen sämtliche Windsog-, Eigengewichts- und Schneelasten ausschließlich über die Schraubverbindungen in die Unterkonstruktion. Wird an der falschen Stelle, mit der falschen Schraube oder ohne passende Kalotte montiert, entstehen zwei typische Schadensbilder: undichte Durchdringungen, die über Jahre zu Feuchteschäden im Kerndämmstoff führen, und lokale Überlastungen, die bei Sturm zum Abheben einzelner Platten führen können. Beides lässt sich mit korrekter Planung von Schraubenbild, Kalotte und Schraubentyp zuverlässig vermeiden.
Die Bemessung der Befestigung sollte grundsätzlich anhand der Windlastzone, der Gebäudehöhe und der Dachneigung erfolgen, wie es die Windlastnormen vorsehen. Für private Bauvorhaben genügt in der Regel die Befestigungsempfehlung des Paneelherstellers, bei größeren Hallen oder exponierten Standorten empfiehlt sich eine statische Prüfung durch einen Fachplaner.

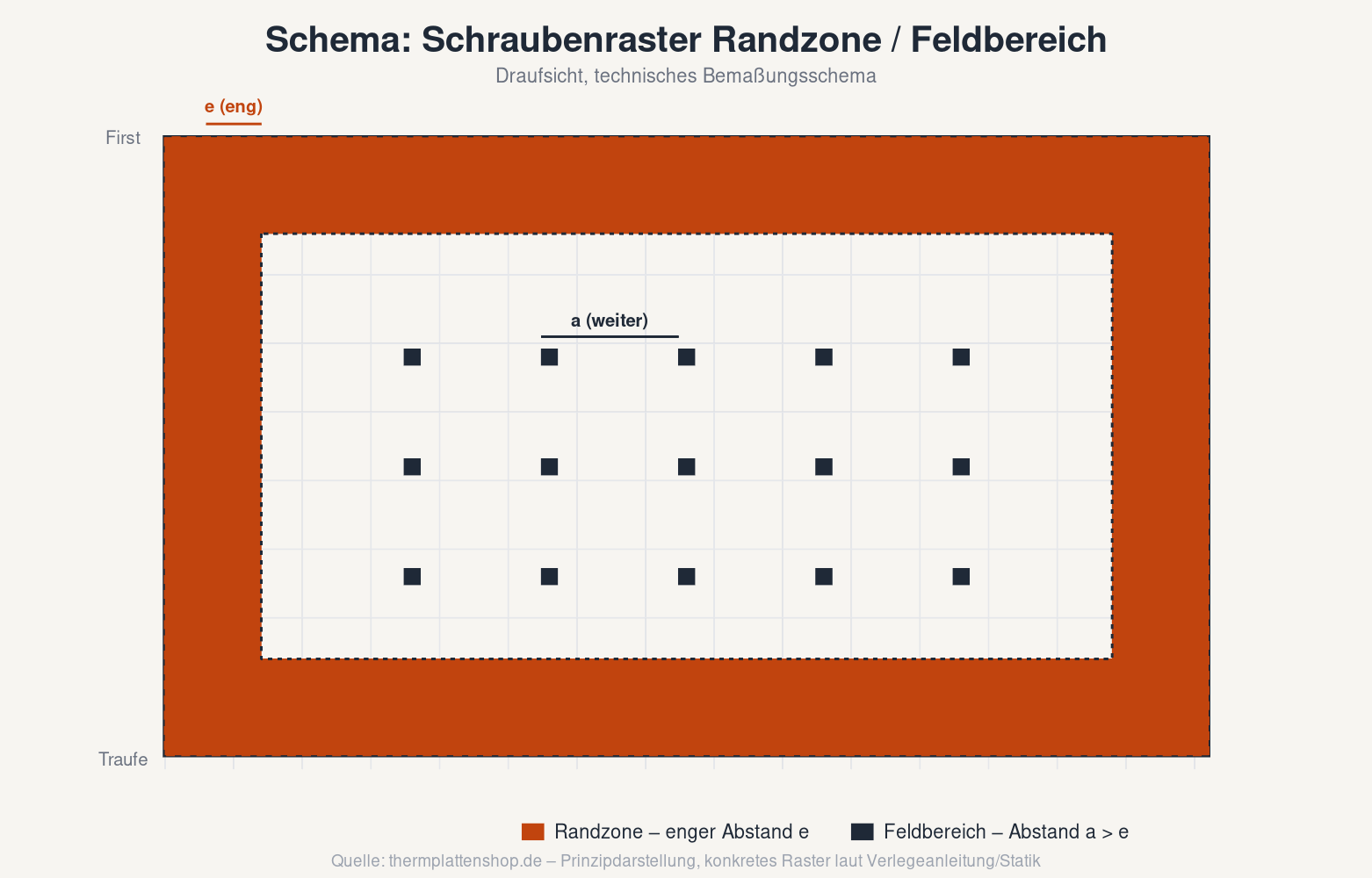

Besonders an Traufe, Ortgang und First wirken deutlich höhere Windsogkräfte als in der Dachmitte, weil der Luftstrom an Kanten und Ecken abreißt und dort Unterdruck erzeugt. Genau deshalb unterscheidet jede seriöse Verlegeanleitung zwischen Randzone und Feldbereich – eine Unterscheidung, die sich direkt auf Schraubenanzahl, Schraubenabstand und mittelbar auch auf die Belastung jeder einzelnen Kalotte auswirkt. Wer hier spart, verlagert das Risiko unbemerkt auf genau die Stellen, an denen ein Sturmschaden am wahrscheinlichsten beginnt.
Werkzeug und Material – das brauchen Sie vor dem Start
Für eine saubere Montage sollten folgende Werkzeuge und Materialien bereitstehen:
Wichtig: Immer eine Handvoll Ersatz-Kalotten und -Dichtscheiben einplanen. Beschädigte Dichtscheiben – etwa durch Überdrehen der Schraube – dürfen nicht weiterverwendet werden, da sie ihre Dichtwirkung verlieren.
Empfehlenswert ist außerdem eine kleine Materialliste vor Baubeginn: Schraubenanzahl inklusive Reserve (rund 5–10 % Zuschlag für Verschnitt und Nacharbeiten), Kalotten in der passenden Profilgröße, Dichtband für die Plattenüberlappungen sowie – bei Stahlunterkonstruktion über 3 mm – ausreichend Metallbohrer, da diese beim Vorbohren mehrerer hundert Löcher spürbar verschleißen und stumpfe Bohrer zu unsauberen, ausgefransten Löchern führen.
Schritt-für-Schritt-Anleitung: Sandwichplatten auf dem Dach befestigen
Unterkonstruktion prüfen und Raster anreißen. Pfetten- bzw. Sparrenabstand kontrollieren und das Schraubenraster gemäß Verlegeplan auf der ersten Platte anzeichnen.
Erste Platte ausrichten. Rechtwinklig zur Traufe auflegen, auf Überstand und Windrichtung achten (Verlegung gegen die Hauptwindrichtung, damit Überlappungen nicht "aufreißen" können).
Vorbohren, falls nötig. Bei Stahlunterkonstruktionen über 3 mm oder bei Beton/Mauerwerk vorbohren; bei Holz und dünnem Stahlblech meist nicht erforderlich.
Schraube mit Kalotte ansetzen. Immer im Wellen- bzw. Trapezberg ansetzen, nie im Tal, da dort Wasser steht und die Dichtscheibe dauerhaft belastet würde.
Mit Drehmomentbegrenzung eindrehen. Die Dichtscheibe soll sich sichtbar, aber nicht übermäßig verformen – ein feiner, gleichmäßiger Dichtwulst rundum ist das Ziel.
Randzonen zuerst mit engerem Raster befestigen, danach den Feldbereich mit dem regulären Abstand.
Überlappung der nächsten Platte mit vorab aufgebrachtem Dichtband ausführen und analog befestigen.
Sichtprüfung aller Kalotten nach Abschluss: keine schiefen, überdrehten oder beschädigten Dichtscheiben zurücklassen.
Kalotten am Sandwichplatten-Dach: Aufbau, Funktion und richtige Auswahl
Die Kalotte – oft auch Dichtkappe oder Wetterschutzkappe genannt – ist das kleine, aber sicherheitsrelevante Bauteil, das über die Dichtigkeit jeder einzelnen Schraubverbindung entscheidet. Sie sitzt zwischen Schraubenkopf und Deckblech und übernimmt zwei Aufgaben gleichzeitig: Sie verteilt die Anpresskraft der Schraube auf eine größere Fläche, damit sich das dünne Trapez- oder Deckblech nicht eindrückt oder reißt, und sie hält über eine eingelegte EPDM-Dichtscheibe die Durchdringungsstelle dauerhaft wasserdicht.

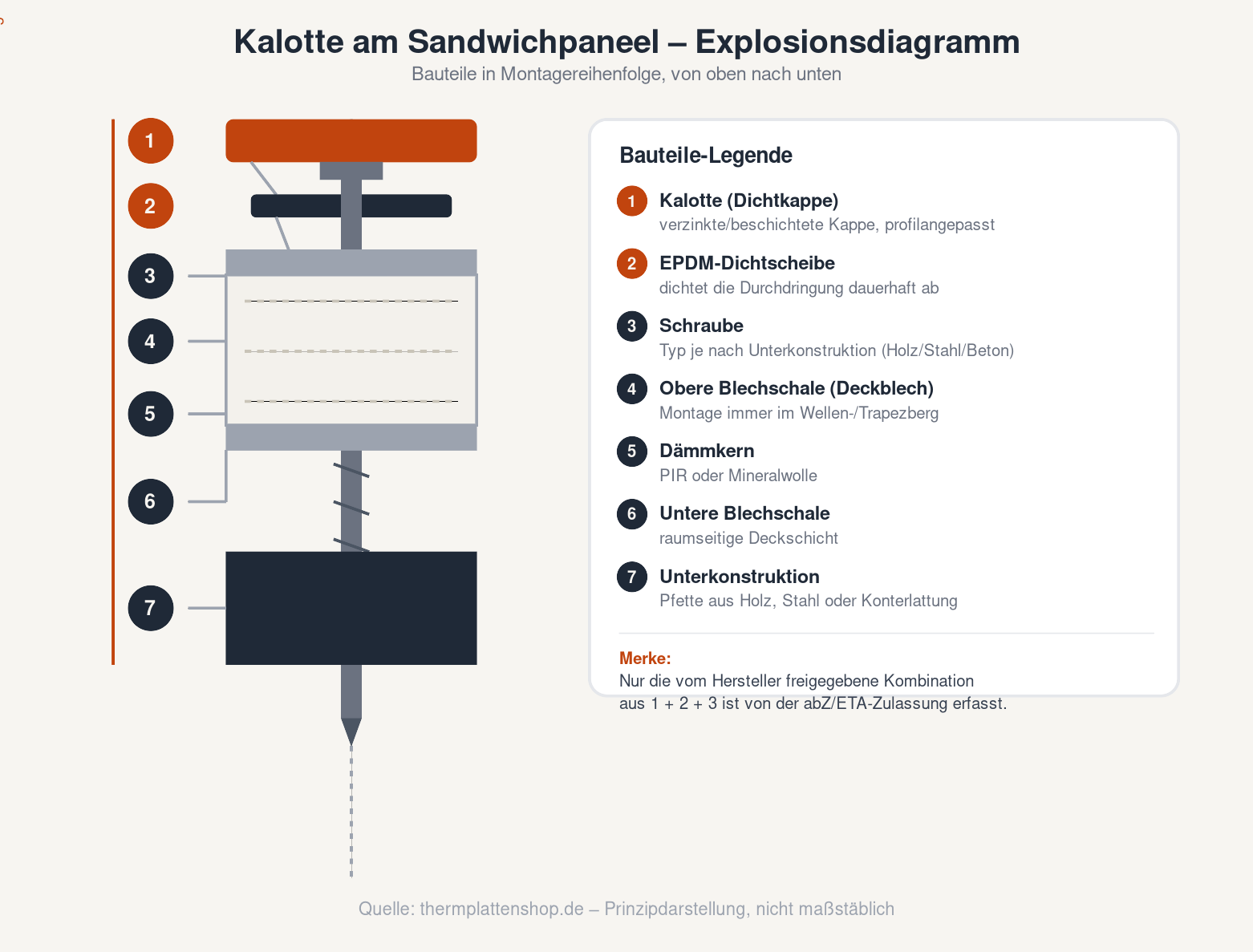

Aus welchen Teilen besteht eine Kalotte?
Eine typische Kalotte besteht aus einer verzinkten oder farbbeschichteten Metallkappe, die passend zur Profilform (Trapez, Sinus, Well) gewölbt ist, und einer darunterliegenden EPDM-Dichtscheibe. Bei hochwertigen Systemen ist die Dichtscheibe fest mit der Kappe verklebt oder vulkanisiert, damit sie beim Eindrehen nicht verrutscht. Für farblich sichtbare Dächer gibt es Kalotten in RAL-Farbtönen passend zur Deckblechfarbe, sodass die Befestigungspunkte optisch kaum auffallen.
Warum die passende Kalottengröße wichtig ist
Die Kalotte muss zur Höhe und Form des Trapez- bzw. Wellenbergs passen. Ist sie zu klein oder zu flach gewölbt, liegt sie nicht plan auf dem Berg auf und die Dichtscheibe wird einseitig belastet – die Folge sind schleichende Undichtigkeiten. Ist sie zu groß, kann sie sich beim Eindrehen verkanten. Hersteller geben die passende Kalottengröße meist in Abstimmung mit dem jeweiligen Paneeltyp an; im Zweifel immer die vom Systemhersteller freigegebene Kombination aus Schraube, Kalotte und Dichtscheibe verwenden, da nur diese Kombination von der bauaufsichtlichen Zulassung erfasst ist.
Typische Montagefehler bei Kalotten – und wie Sie sie vermeiden
Überdrehen: Die Dichtscheibe wird bis über den Rand der Kalotte hinausgequetscht oder reißt ein – Drehmomentbegrenzung nutzen.
Zu lockeres Eindrehen: Die Kalotte liegt nicht dicht an, Wasser kann unter die Kappe kriechen.
Montage im Wellental statt am Berg: Führt fast immer zu Undichtigkeit, da sich dort Wasser sammelt.
Wiederverwendung beschädigter Kalotten: Eine einmal verformte oder gerissene Dichtscheibe dichtet nicht mehr zuverlässig – immer austauschen.
Falsche Kalotte für die Profilhöhe: Passt nicht zur Wellen-/Trapezform, führt zu Kippeln und Spaltbildung.

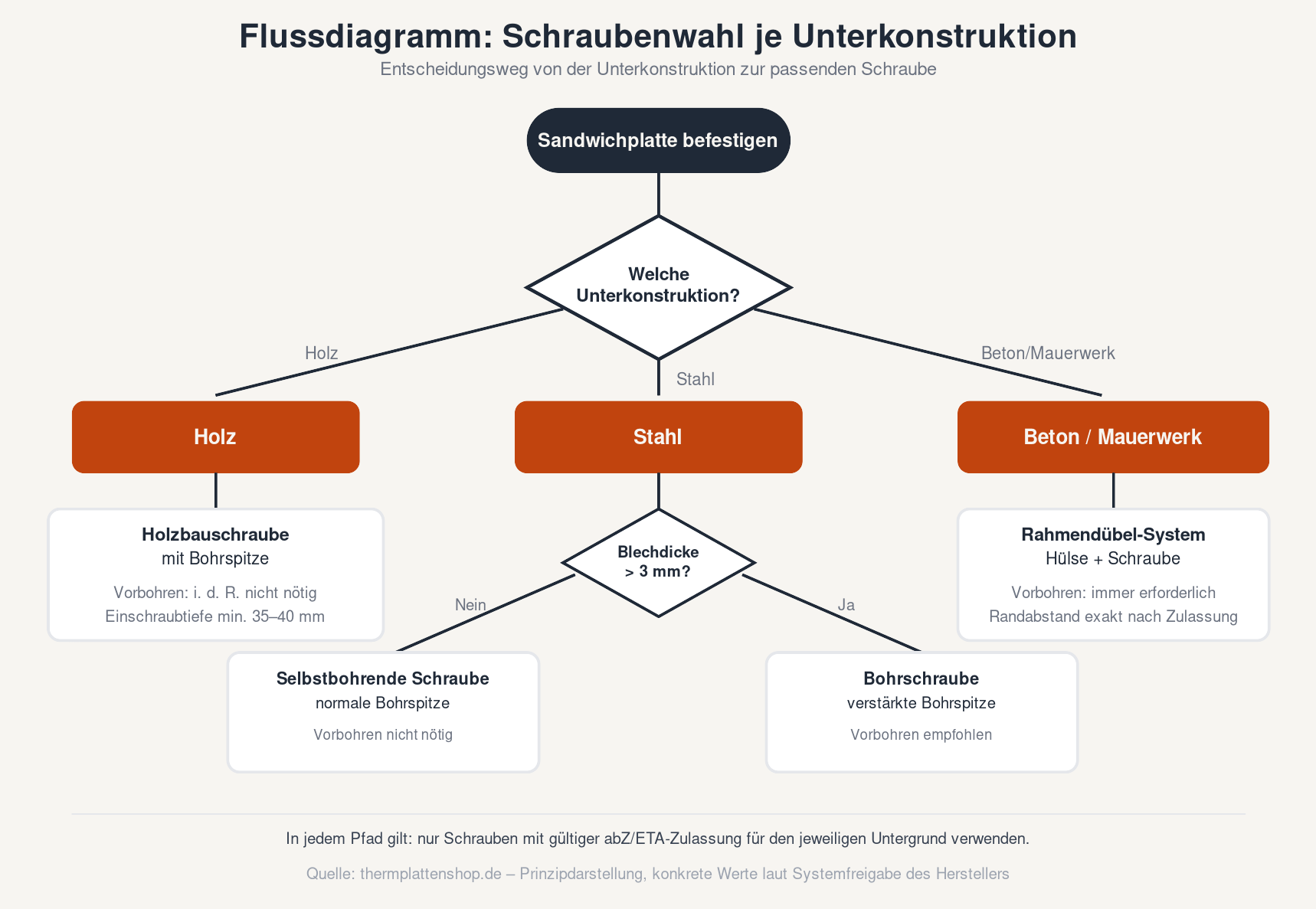

Schraubenwahl je nach Unterkonstruktion: Holz, Stahl oder Beton
Neben der Kalotte entscheidet die Wahl des richtigen Schraubentyps über die Tragfähigkeit und Langlebigkeit der Befestigung. Die drei häufigsten Unterkonstruktionen bei Sandwichplatten-Dächern – Holz, Stahl und Beton/Mauerwerk – verlangen jeweils unterschiedliche Schraubensysteme.
Befestigung auf Holzunterkonstruktion
Bei Pfetten, Sparren oder Konterlattung aus Holz kommen Holzbauschrauben mit durchgehendem oder teilweisem Gewinde und integrierter Bohrspitze zum Einsatz. Die Einschraubtiefe in tragendes Holz sollte mindestens 35–40 mm betragen, damit die Schraube ausreichend Auszugswiderstand entwickelt. Ein Vorbohren ist bei den meisten modernen Holzbauschrauben nicht nötig, kann aber bei sehr trockenem oder hartem Holz Spaltrisse verhindern. Wichtig ist ausreichender Randabstand zur Holzkante, um Aufspalten zu vermeiden.
Befestigung auf Stahlunterkonstruktion
Bei Stahlpfetten oder Trapezblech-Unterkonstruktionen wird zwischen dünnem Stahl (bis ca. 3 mm) und dickerem Stahl unterschieden. Für dünnes Blech reichen selbstbohrende Schrauben mit normaler Bohrspitze aus. Bei Materialstärken über 3 mm sind Schrauben mit verstärkter Bohrspitze (oft als "Stufenbohrspitze" bezeichnet) erforderlich, damit die Schraube zuverlässig durchbohrt, ohne sich vorzeitig festzufressen oder abzureißen. In Grenzfällen empfiehlt sich ein Probebohrer-Test an einem Reststück, um Bohrleistung und Drehmoment vorab zu prüfen.
Befestigung auf Beton oder Mauerwerk
Auf Betonpfetten, Ringankern oder Mauerwerk werden Sandwichplatten in der Regel nicht direkt verschraubt, sondern über Rahmendübel-Systeme oder vorab montierte Holz-/Stahl-Konterlattung befestigt. Rahmendübel bestehen aus einer Kunststoffhülse mit passendem Bohrer und einer Schraube, die erst nach dem Setzen der Hülse eingedreht wird. Die Bohrlochtiefe und der Dübelabstand zur Betonkante müssen exakt nach Herstellerangabe eingehalten werden, da bei Beton – anders als bei Holz oder Stahl – die Auszugswerte stark von Randabständen und Betongüte abhängen.
Die bauaufsichtliche Zulassung als Auswahlkriterium
Unabhängig vom Untergrund gilt: Nur Schrauben mit gültiger bauaufsichtlicher Zulassung (abZ) bzw. europäischer technischer Bewertung (ETA) für die jeweilige Anwendung dürfen für die statisch relevante Befestigung von Sandwichplatten verwendet werden. Die Zulassung legt neben dem zulässigen Untergrund auch Mindesteinschraubtiefen, Randabstände und zulässige Auszugswerte fest. Im Zweifelsfall immer die Systemfreigabe des Paneelherstellers und die Verarbeitungsrichtlinie des Schraubenherstellers konsultieren, statt Schrauben "nach Augenmaß" zu kombinieren.
Normen und Regelwerke bei der Sandwichplatten-Befestigung
Sandwichelemente für Dach und Wand unterliegen in Deutschland der Produktnorm DIN EN 14509, die unter anderem Anforderungen an Tragfähigkeit, Wärmedämmung und Verbindungsmittel regelt. Für die Bemessung der Windlasten, die maßgeblich für Schraubenanzahl und Randzonenbreite sind, wird DIN EN 1991-1-4 herangezogen. Ergänzend geben die Fachregeln des IFBS (Industrieverband für Bausysteme im Metallleichtbau) praxisnahe Verlegehinweise für Trapezblech- und Sandwichdächer, die häufig als anerkannte Regel der Technik herangezogen werden. Für tragende Stahlunterkonstruktionen ist zudem DIN EN 1090 relevant. Verbindungsmittel selbst benötigen, wie oben beschrieben, eine eigene abZ/ETA-Zulassung für den konkreten Einsatzfall.
Wartung und Kontrolle der Schraubverbindungen nach der Montage
Auch nach abgeschlossener Montage ist die Arbeit an den Befestigungspunkten nicht endgültig erledigt. Wie jedes Bauteil im Außenbereich unterliegen Kalotten, Dichtscheiben und Schrauben einer natürlichen Alterung durch UV-Strahlung, Temperaturwechsel und mechanische Belastung bei Sturm. Eine regelmäßige Sichtkontrolle – idealerweise einmal jährlich sowie zusätzlich nach außergewöhnlichen Wetterereignissen – hilft, Schäden frühzeitig zu erkennen, bevor Feuchtigkeit in den Dämmkern eindringt.
Werden defekte Kalotten gefunden, lassen sie sich in der Regel unkompliziert austauschen, indem die alte Schraube samt Kalotte entfernt und durch eine neue, systemkonforme Kombination ersetzt wird – im selben Bohrloch, sofern dieses nicht ausgeschlagen ist, sonst leicht versetzt daneben.
Fazit
Eine dauerhaft dichte und tragfähige Befestigung von Sandwichplatten auf dem Dach steht und fällt mit drei Faktoren: dem richtigen Schraubenraster mit engerer Teilung in der Randzone, der zum Untergrund passenden Schraube – Holzbauschraube, Bohrschraube oder Rahmendübel – und einer sauber montierten, unbeschädigten Kalotte mit intakter EPDM-Dichtscheibe. Wer diese drei Punkte beachtet und sich an die Systemfreigabe des Herstellers hält, vermeidet die häufigsten Ursachen für Undichtigkeiten und Sturmschäden an Sandwichplatten-Dächern.
Häufig gestellte Fragen
Wie viele Schrauben braucht man pro Quadratmeter Sandwichplatten-Dach?
Das hängt von Windlastzone, Gebäudehöhe und Position auf der Dachfläche ab. Im Feldbereich reichen oft weniger Schrauben pro Überlappung als in der Randzone, wo wegen höherer Windsogkräfte ein engeres Raster vorgeschrieben ist. Verbindliche Werte liefert die Verlegeanleitung des Paneelherstellers bzw. die statische Berechnung.
Kann man jede Schraube mit jeder Kalotte kombinieren?
Nein. Schraube, Kalotte und Dichtscheibe sollten immer als vom Hersteller freigegebenes System verwendet werden, da nur diese Kombination die geprüfte Dichtigkeit und Zulassung besitzt.
Was passiert, wenn eine Schraube im Wellental statt am Berg sitzt?
Im Wellental steht bei Regen Wasser, wodurch die Durchdringung dauerhaft feucht belastet wird. Das erhöht das Risiko einer Undichtigkeit erheblich, weshalb die Montage grundsätzlich im Wellen- oder Trapezberg erfolgen muss.
Braucht man auf Stahlunterkonstruktion immer ein Vorbohren?
Nicht immer. Dünnes Stahlblech bis etwa 3 mm lässt sich mit selbstbohrenden Schrauben ohne Vorbohren verschrauben. Bei dickeren Stahlprofilen sind Schrauben mit verstärkter Bohrspitze oder ein Vorbohren erforderlich.
Wie erkennt man eine beschädigte Kalotte nach der Montage?
Anzeichen sind eine über den Rand gequetschte oder eingerissene Dichtscheibe, eine schief sitzende Kappe oder sichtbare Spalten zwischen Kalotte und Deckblech. Beschädigte Kalotten sollten sofort ausgetauscht werden.
Welche Schraubenlänge braucht man für Sandwichplatten auf dem Dach?
Die Schraubenlänge ergibt sich aus der Paneeldicke plus der erforderlichen Mindesteinschraubtiefe in die Unterkonstruktion (bei Holz meist 35–40 mm, bei Stahl abhängig vom Zulassungswert). Die genaue Länge sollte anhand der Herstellerangaben für das jeweilige Paneel und den jeweiligen Untergrund gewählt werden.
Sind Rahmendübel auch für Sandwichplatten auf dem Dach geeignet?
Rahmendübel kommen vor allem bei Beton- oder Mauerwerksunterkonstruktionen zum Einsatz, etwa wenn keine Holz- oder Stahlpfetten vorhanden sind. Für direkte Dachpaneel-Befestigung wird häufiger eine Konterlattung zwischengesetzt, auf die dann klassisch verschraubt wird.
