Industrie-Dachrinnensystem ø150 aus beschichtetem Stahl

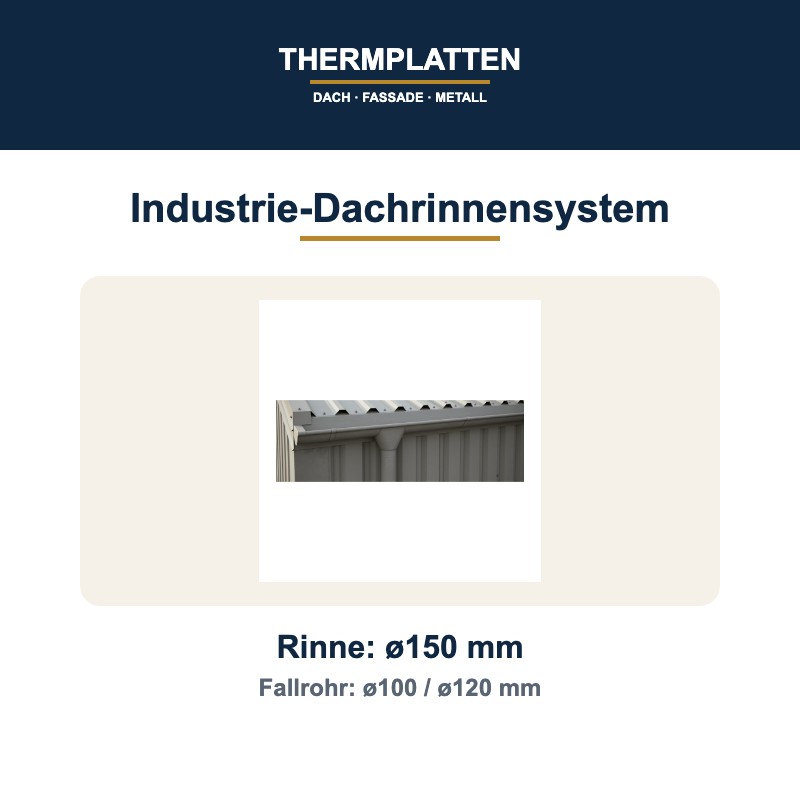

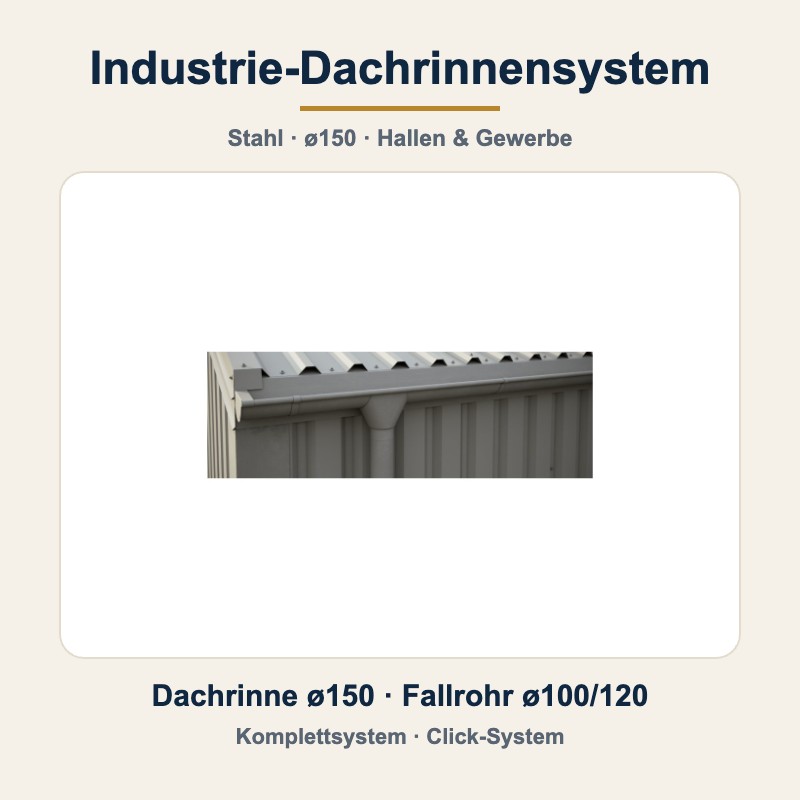

Das Industrie-Dachrinnensystem von Thermplatten ist ein komplettes, aufeinander abgestimmtes Entwässerungssystem aus doppelseitig beschichtetem Stahl für Hallen, Gewerbe- und Industriebauten. Tiefe Dachrinnen ø150 mm, Fallrohre ø100/120 mm und alle passenden Form- und Befestigungsteile greifen über das Click-System ineinander.

Das Wichtigste in 30 Sekunden

• Komplettsystem: Rinne, Fallrohr und alle Form- und Befestigungsteile aus einer Hand.
• Material: doppelseitig beschichteter Stahl – langlebig, ästhetisch, ausbleichbeständig.
• Maße: Dachrinne ø150 mm · Fallrohr ø100/120 mm.
• Montage: schnelles Click-System, dichte Verbindungen.
• Einsatz: Hallen, Gewerbe- und Industriebauten.

Das System auf einen Blick

Was gehört zum System?

Dachrinnen ø150

• Dachrinne ø150 mm / 3 m
• Dachrinne ø150 mm / 4 m

Fallrohre

• Fallrohr ø100 mm / 1 m
• Fallrohr ø100 mm / 3 m
• Fallrohr ø100 mm / 4 m
• Fallrohr ø120 mm / 1 m
• Fallrohr ø120 mm / 3 m
• Fallrohr ø120 mm / 4 m

Abflusstrichter

• Abflusstrichter ø150/100
• Abflusstrichter ø150/120
• Abflusstrichter ø150

Bögen & Abzweige

• Rohrkrümmer 60° ø100 mm
• Rohrkrümmer 60° ø120 mm
• Ablaufrohrbogen 60° ø100 mm
• Ablaufrohrbogen 60° ø120 mm
• Dreiwegestück 60° ø100 mm
• Dreiwegestück 60° ø120 mm

Ecken & Verbinder & Endstücke

• Ecke 90° ø150 mm
• Rohrmuffe ø150 mm
• Rinnenboden Universal ø150 mm

Halter & Befestigung

• Sparrenhaken ø150 mm
• Fronthaken ø150 mm
• Rohrschelle ø100 mm
• Rohrschelle ø120 mm
• Rohrschelle-Blechlamelle
• Flansch und Dübel 160 mm
• Flansch und Dübel 200 mm
• Flansch und Dübel 250 mm
• Flansch und Dübel 300 mm

Zubehör

• Regenwasserfänger ø100 mm
• Regenwasserfänger ø120 mm

Anwendungen

Das System entwässert Dächer von Produktions- und Lagerhallen, Gewerbeobjekten und landwirtschaftlichen Gebäuden zuverlässig. Die tiefe Rinne ø150 mm und Fallrohre bis ø120 mm bewältigen große Dachflächen und hohe Niederschlagsmengen.

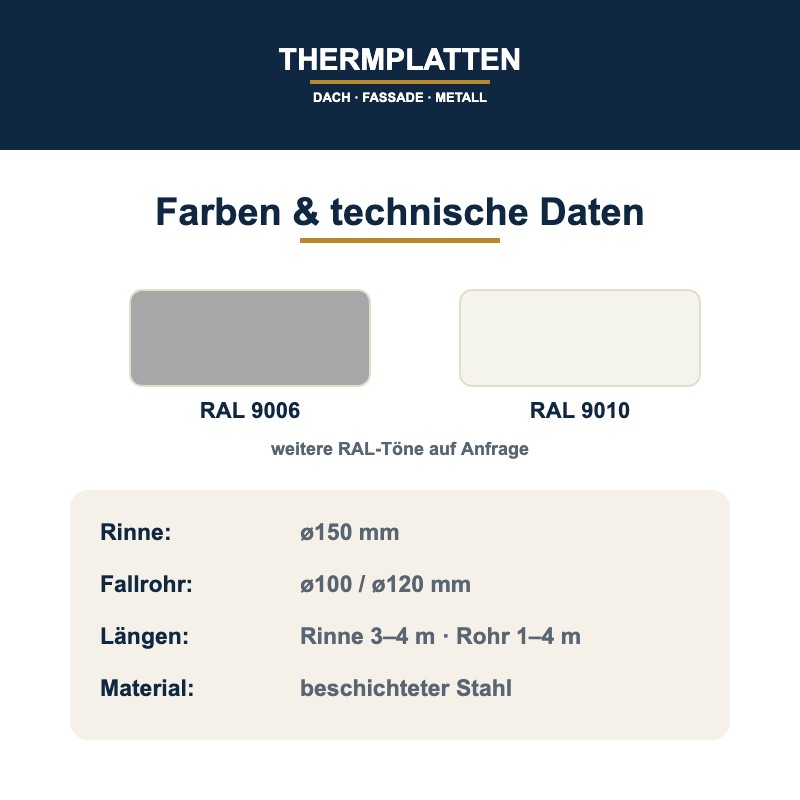

Farben: RAL 9006 (Weißaluminium) und RAL 9010 (Reinweiß) ab Lager; weitere RAL-Töne auf Anfrage. Rinnensystem ø150.

Montage – das Click-System

Rinnen werden ineinander geschoben und rasten ein; Ecken und Verbindungen erhalten Klemmen mit Dichtung. Fallrohre besitzen eine profilierte Verengung und stecken direkt ineinander – meist ohne separate Rohrmuffen, was Material und Montagezeit spart.

Wann ist das System nicht die richtige Wahl?

Für sehr kleine Wohndächer mit geringem Wasseranfall ist das Wohnhaus-System KASKADA (ø125/150) oft wirtschaftlicher. Bei aggressiven Industrieatmosphären sollte die Beständigkeit vorab mit unserer Beratung geprüft werden.

Häufigster Fehler

Zu großer Halterabstand und ein falsches Gefälle. Halter regelmäßig setzen und ein leichtes Gefälle zum Trichter einhalten – sonst staut sich Wasser in der Rinne.

Normen & Konformität

Stahlsubstrat gemäß EN 10346. DoP und produktspezifische Datenblätter auf Anfrage.

Experten-Kommentar

„Der größte Vorteil ist die Abstimmung aller Teile: Wer Rinne, Trichter, Fallrohr und Schellen aus einem System nimmt, vermeidet Passungsfehler und spart auf der Baustelle spürbar Zeit." – Thermplatten · Technische Beratung

Häufige Fragen (FAQ)

Aus welchem Material besteht das Industrie-Dachrinnensystem?

Die tragenden Teile bestehen aus doppelseitig beschichtetem Stahl; Halter, Schellen und einige Formteile aus verzinktem, pulverbeschichtetem Blech. Das System ist langlebig, formstabil und farbecht.

Welche Durchmesser hat das System?

Die Dachrinne hat ø150 mm, die Fallrohre ø100 mm oder ø120 mm. Trichter, Bögen, Schellen und Fänger sind auf diese Durchmesser abgestimmt.

Wie werden die Rinnen montiert?

Über das Click-System: Eine Rinne wird ca. 3–4 cm in die nächste eingeschoben und rastet ein. Verbindungen werden mit Klemmen und Dichtungen bzw. Rohrmuffen 100 % dicht ausgeführt.

In welchen Farben ist das System lieferbar?

Standardmäßig in RAL 9006 (Weißaluminium) und RAL 9010 (Reinweiß), weitere RAL-Töne auf Anfrage.

Quellen

• Herstellerangaben Rinnensystem (technische Daten, Maße, Materialien).
